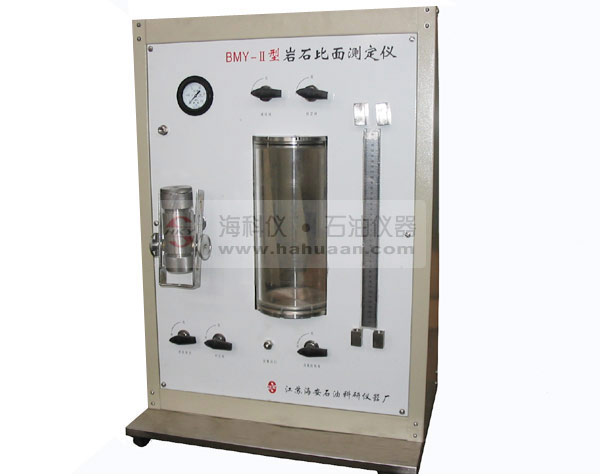

BMY-II型巖石比面測定儀
比表面積是表示分散介質或巖石粗細程度的一種重要指標，許多物理化學現象都涉及到物體的分散度，因此，比表面積是研究分散介質（如水泥等物質）的性能和研究巖石吸附特性和孔滲飽物性的重要指標，它廣泛應用于建筑材料和地質工業。
一、測定原理
單位體積巖石內顆粒的總表面積，或單位體積巖石內總孔隙的內表面積稱之為巖石的比面，其單位通常用厘米2/厘米3表示。巖石顆粒越細，形成的孔道就越小，則一定量的空氣通過巖樣時遇到的阻力也越大，這樣測得的比面也就越大；反之，比面就越小。
巖石比面的大小與巖石的其它物性——滲透率、孔隙度、吸附能力等有關，特別是與孔隙度、滲透率的關系很大，它們存在有如下關系：
式中：S —— 巖樣的比面，厘米2/厘米3；
A —— 巖樣的截面積，厘米2；
L —— 巖樣的長度，厘米；
φ—— 巖樣的孔隙度，小數；
Q —— 通過巖樣的氣體流量，厘米3/秒；
H —— 相應于流量Q時巖樣兩端的壓差（水柱高），厘米；
U —— 空氣粘度，帕·秒。
由上式可以看出，當巖樣的孔隙度為已知，A和L可直接量出，U由查表得到后，只要通過壓差計測得空氣通過巖樣的壓差H相應的流量Q便可算出巖樣的比面。
二、儀器組成
巖石比面儀主要由巖心夾持器、壓差計和空氣唧筒組成。測定打開排水開關，水從唧筒中流出，瓶內壓力降低，空氣從進氣孔經巖樣進入唧筒內。當壓差計上的水柱高H一定時，進入的空氣量等排出的水量，用量筒量出相應壓差下流出的水量，便可按公式計算出巖樣的比面。
